CSP-Q-V2 instrukcja obsługi V1.12.0

dla wersji oprogramowania F1.12.0





















:: www.cspayments.pl ::

copyright © 2025



CSP-Q-V2 instrukcja obsługi V1.12.0WprowadzenieBezpieczeństwo użytkowaniaOchrona środowiska naturalnegoOpisZastosowanieDane techniczneElementy urządzeniaObudowa InstalacjaMontażPrzyłączenie do sieci elektrycznejKonfiguracjaMenu ustawieńFunkcje cennika usługFunkcje wejść Funkcje wyjść Funkcje procesu usługiSerwisowe kody PINFunkcje serwisowePraca urządzeniaZasada działaniaStan pracy PłatnościKody stałe oraz kody "darmowe" - poza ewidencją sprzedażyCSP PortalSerwisKonserwacjaGwarancja

Wprowadzenie

Instrukcje systemów CSP znajdują się pod adresem www.cspay.pl/doc

Centralny System Płatności (CSP) jest zaawansowanym systemem sprzedaży usług.

Niniejsza instrukcja dotyczy wersji oprogramowania F1.12.0

Urządzenie - po dokonaniu opłaty - załącza zasilanie 230VAC (opcjonalnie 12VDC 1A) dowolnego odbiornika elektrycznego.

Płatności za usługę dokonujemy za pomocą smartfona lub innego urządzenia wyposażonego w przeglądarkę stron www, poprzez stronę internetowej płatności q.cspay.pl.



Bezpieczeństwo użytkowania

Przed uruchomieniem urządzenia należy przestrzegać następujących wskazówek:

Ochrona środowiska naturalnego

Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznymi i elektronicznym zabronione jest umieszczanie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest zobowiązany do oddania zużytego sprzętu do punktu prowadzącego taką zbiórkę lub do sprzedawcy u którego został dokonany zakup. Powyższe obowiązki zostały nałożone w celu ograniczenia ilości odpadów powstających ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbiórki, odzysku i recyklingu surowców. Szczegóły ustawy znajdują się na stronie gios.gov.pl.

Niniejsza instrukcja jest dostarczana w wersji elektronicznej. Jeśli nie musisz nie drukuj jej.

Pomagaj chronić środowisko naturalne!



Opis

Zastosowanie

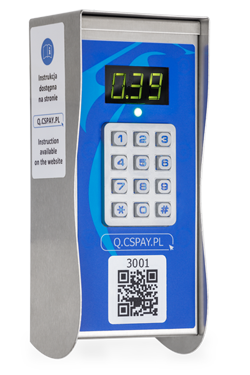

Urządzenie dostępowe Centralnego System Płatności CSP-Q-V2 jest samodzielnym urządzeniem dostępowym za pomocą którego, załączamy i wyłączamy zasilanie dowolnego odbiornika elektrycznego. Upływ czasu prezentowany jest na trzy segmentowym wyświetlaczu LED – dodatkowo dioda trójkolorowa sygnalizuje różne stany urządzenia. Urządzenie dostępne jest z zasilaniem 230VAC oraz 12VDC. To samo napięcie jest przekazywane na wyjście zasilania podłączanego urządzenia.

CSP-Q-V2 posiada wandalo-odporną, podświetlaną klawiaturę.

Wersja z zasilaniem 12VDC wymaga zewnętrznego zasilacza, nie będącego częścią wyposażenia urządzenia.

Dzięki zastosowaniu dodatkowych elementów systemu CSP-OUT8 / IO8 oraz CSP-P1, urządzenie podstawowe CSP-Q-V2 możemy rozszerzyć do 32 wyjść.

CSP-Q-V2 znajduje szerokie zastosowanie w: płatnych pralniach, prysznicach, oświetleniach boisk, solariach, saunach, oraz wielu innych usługach.



Dane techniczne



Elementy urządzenia
Obudowa

Urządzenie składa się z trzech części obudowy wzajemnie do siebie pasujących.



Pozostałe istotne podzespoły systemu:



Instalacja

Montaż

Urządzenie należy przykręcić do stabilnej powierzchni ściany czterema śrubami, uprzednio należy przygotować odpowiednie przewody przyłączeniowe.

Przyłączenie do sieci elektrycznej

Przyłączenie urządzenia do sieci elektrycznej powinna dokonać osoba posiadająca odpowiednie uprawnienia w tym zakresie.

Urządzenie w komplecie nie posiada przewodów umożliwiających przyłączenie. Do tego celu należy użyć trzy-żyłowy przewód zasilania - drut płaski lub okrągły typu: YDY Cu 3x2.5mm2 PVC 300V.

UWAGA ! Pamiętaj aby przekroje przewodów były dostosowane do mocy podłączanego odbiornika. Maksymalnie 20A (4500W). Przyłączenia urządzenia do sieci elektrycznej 230VAC ± 10% 50-60Hz oraz urządzenia nadzorowanego (odbiornika) należy dokonać według poniższej instrukcji.

Oznaczenia przewodów: PE ochronny / L fazowy / N neutralny.

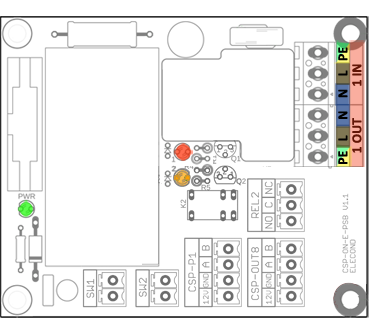

Kolejno od góry przewody:

1 IN wejście zasilania 230VAC

PE / L / N

1 OUT wyjście zasilania 230VAC / max. 20A

N / L / PE









REL2 - to pomocnicze wyjście przekaźnika (maksymalnie 1A/30VDC). Na styki NC/NO możemy podać napięcie 5/12/24VDC i wykorzystać je po zmianie styku przekaźnika do sterowania dodatkowymi elementami systemu.

CSP-Q-V2 możemy zasilić z zewnętrznego zasilacza napięciem 12VDC, nie wprowadzając do urządzenia napięcia 230VAC.

Istnieje możliwość podłączenia do systemu CSP-Q-V2 zewnętrznych przycisków.

CSP-P1 - zegar prezentujący upływ czasu, wyposażony w przycisk - realizujący funkcję START / STOP opłaconej usługi

Dowolny przycisk - realizującego funkcję START / STOP opłaconej usługi

Rozszerzenie CSP-Q-V2 o kolejne wyjścia 8/16/24/32 możemy zrealizować przez podłączenie od 1 do 4 sztuk CSP-OUT8 / IO8



Konfiguracja

Konfiguracji urządzenia dokonujemy wchodząc do menu ustawień.

Aby wejść do menu wciśnij dwukrotnie [ # ] [ # ] podaj nr PIN administratora i zatwierdź [ # ], wyświetlenie na wyświetlaczu [ 001 ] będzie oznaczało poprawną akcję i pozycję pierwszego parametru menu.

UWAGA ! Domyślnym kodem PIN administratora po zakupie urządzenia jest jego numer seryjny.

Koniecznie zmień kod PIN administratora na własny - parametr [ 800 ]. Jak to zrobić, opisano w dalszej części instrukcji.

Po menu poruszamy się przewijając kolejne funkcje cyfrą [ 6 ] do przodu a cyfrą [ 4 ] do tyłu. Zatwierdzamy znakiem [ # ] a rezygnujemy (cofamy) [ * ]. Wybrany parametr zwiększamy cyfrą [ 2 ] a zmniejszamy cyfrą [ 8 ].


Poziom menu w którym się obecnie znajdujemy, obrazuje miganie diody LED umieszczonej obok wyświetlacza.

MENU USTAWIEŃLEDKOLOR / STANFUNKCJA
 imgBIAŁY / NIEBIESKI / MIGAPIERWSZY POZIOM MENU
 imgBIAŁY / ZIELONY / MIGADRUGI POZIOM MENU
 imgBIAŁY / CZERWONY / MIGATRZECI POZIOM MENU

Czas bezczynności w menu powoduje wyjście do poziomu wyżej a następnie automatyczne jego zamknięcie.





Funkcje cennika usług

010 - licznik zużytych kodów usługi

Wciskając [ # ] wchodzimy poziom niżej i wyświetlamy aktualny stan licznika. Odczytujemy kolejne cyfry klawiszem [ 6 ]. Kwota prezentowana jest po trzy cyfry, czytając od lewej strony liczby. Wychodzimy wciskając [ # ].

101 - ustawienia czasu usługi dla kodu PIN użytkownika

Czas na jaki zostanie załączona usługa po użyciu kodu PIN użytkownika.

Właściwy cennik kupowanych kodów usługi ustawiamy w CSP-Portal w zakładce Schemat sprzedaży.

Wciskając [ # ] wchodzimy poziom niżej.

[ _11 ] - ustawienia czasu

Wciskając [ # ] definiujemy wartość czasu.

Najniższa wartość 0.01 wskazuje czas 1 sekundy, kolejno przechodzimy do edycji minut i godzin.

Zmieniamy w zakresie 0.01 sekund do 720 godzin.

Ustalamy wartość i zatwierdzamy [ # ].

Pozostałe wyświetlane parametry tej funkcji nie są istotne dla CSP-Q-V2.



Funkcje wejść

301 - tryb działania wejść dostępnych na płycie zasilacza

[ _03 ] - wejście [ SW1 ] na płytce zasilacza CSP-ON-E-PSB

[ _04 ] - wejście [ SW2 ] na płytce zasilacza CSP-ON-E-PSB

[ 0 ] - wejście ustawione jako NO

[ 1 ] - wejście ustawione jako NC

311 - funkcje wejść dostępnych na płycie zasilacza

[ _03 ] - wejście [ SW1 ] na płytce zasilacza CSP-ON-E-PSB

[ _04 ] - wejście [ SW2 ] na płytce zasilacza CSP-ON-E-PSB

[ 0 ] - brak funkcji

[ 3 ] - zatrzymanie usługi (zatrzymany czas i zmiana wyjścia stanu 1OUT)

[ 4 ] - zawieszenie usługi (zatrzymany czas)

[ 5 ] - zakończenie usługi

Pozostałe numery funkcji nie są obsługiwane w CSP-Q-V2.



Funkcje wyjść

351 - tryb działania wyjsć dostępnych na płycie zasilacza

[ _03 ] - wyjście główne [ 1OUT ] na płytce zasilacza CSP-ON-E-PSB

[ _04 ] - wyjście pomocnicze [ REL2 ] na płytce zasilacza CSP-ON-E-PSB

[ 0 ] - wyjście ustawione jako NO normalnie wyłączone

[ 1 ] - wyjście ustawione jako NC normalnie załączone

361 - funkcje wyjść dostępnych na płycie zasilacza

[ _03 ] - wyjście główne [ 1OUT ] na płytce zasilacza CSP-ON-E-PSB

[ _04 ] - wyjście pomocnicze [ REL2 ] na płytce zasilacza CSP-ON-E-PSB

[ 0 ] - brak funkcji, wyjście nie jest wyzwalane

[ 1 ] - główne sterownie usługą

[ 2 ] - pomocnicze sterowanie usługą

Pozostałe numery funkcji nie są obsługiwane w CSP-Q-V2.



Funkcje procesu usługi

Definiują możliwość zatrzymania opłaconej usługi.

401 - czas pauzy przy rozpoczynaniu usługi, po tym czasie rozpocznie się automatycznie upływ czasu opłaconej usługi

[---] czas startuje od razu po opłacie od [0.01] - [0.10.] od 1 sekundy do 10 minut

402 - parametr zachowania usługi po upłynięciu maksymalnego czasu zatrzymania (parametr 404) przyciskiem (STOP)

[ 0 ] - automatyczne przywrócenie usługi (załączenie wyjścia)

[ 1 ] - czas upływa, przywrócenie usługi (załączenie wyjścia) wymaga naciśnięcia przycisku (START)

403 - ustaw maksymalną liczbę zatrzymań usługi

[ 0 ] - brak zatrzymań

[ 1-10 ] - maksymalnie 1 zatrzymanie do maksymalnie 10 zatrzymań

404 - ustaw maksymalny czas zatrzymania usługi

[0.05] - [0.10.] od 5 sekund do 10 minut czasu zatrzymania



Serwisowe kody PIN

800 - kod PIN administratora umożliwiający dostęp do menu ustawień.

Jak ustawić kod PIN administratora?

Dla pierwszej zmiany, wciskając [ # ] otrzymamy [ --- ], co oznacza ustawiony domyślny kod PIN administratora = nr seryjny urządzenia.

Aby go zmienić wciskamy [ # ] klawiszami [ 2 ] i [ 8 ] ustalamy wartość pierwszej cyfry PIN i zatwierdzamy [ # ], następnie drugiej cyfry i kolejnych.

Wymagane minimum 4 cyfry PIN, zalecane 6-8 cyfr PIN. Kolejne cyfry PIN przewijają się tylko na ostatnim polu wyświetlacza. Po wybraniu ostatniej cyfry PIN zatwierdzamy [ # ]. Od tej pory funkcjonuje już nowy kod PIN administratora.

Dla kolejnej zmiany (kod PIN już został ustawiony), wciskając [ # ] otrzymamy [ || || || ], co oznacza ustawiony kod PIN administratora inny niż numer seryjny.

Aby go skasować przytrzymujemy 3 sekundy [ # ]. Aby ustawić nowy PIN postępujemy jak wyżej.

Istnieje możliwość przywrócenia kodu PIN administratora za pomocą kodu serwisowego wygenerowanego w CSP-Portal.

801 - wyświetlenie liczby aktywnych kodów PIN użytkownika

Wciskając [ # ] sprawdzamy ilość aktywnych kodów PIN użytkownika. Przytrzymując 3 sekundy [ # ] kasujemy wszystkie wprowadzone kody PIN użytkownika.

802 - edycja kodów PIN użytkownika

Wciskając [ # ] edytujemy kolejne kody PIN użytkownika, począwszy od kodu nr 1 [ _01 ] możemy ustawić do 20 kodów PIN użytkownika.

[ --- ] oznacza brak zdefiniowanego kodu PIN użytkownika, aby go ustawić wciskamy [ # ] klawiszami [ 2 ] i [ 8 ] ustalamy wartość pierwszej cyfry PIN i zatwierdzamy [ # ], następnie drugiej cyfry i kolejnych.

Wymagane minimum 4 cyfry PIN, maksymalnie możemy ustawić 8 cyfr PIN. Kolejne cyfry PIN przewijają się tylko na ostatnim polu wyświetlacza. Po wybraniu ostatniej cyfry PIN zatwierdzamy [ # ]. Od tej pory funkcjonuje już nowy kod PIN użytkownika.

Aby użyć kodu PIN użytkownika wciśnij [ # ] podaj nr PIN użytkownika i zatwierdź [ # ], usługa zostanie załączona według czasu pierwszego progu cennika.



Funkcje serwisowe

901 - ustawienia sygnalizacji dźwiękowej

Wciskamy [ # ] i ustawiamy [ 2 ] i [ 8 ] wartość:

[ 0 ] - dźwięk wyłączony

[ 1 ] - dźwięk włączony

902 - ustawienia trybu pracy wyświetlacza

Wciskamy [ # ] i ustawiamy [ 2 ] i [ 8 ] wartość:

[ 0 ] - zawsze aktywny

[ 1 ] - aktywny przez 20 sekund przy bezczynności urządzenia

998 - odczyt numeru seryjnego urządzenia

Wciskamy [ # ] i przewijamy [ 6 ] dla kolejnych trzech cyfr numeru seryjnego.

999 - odczyt wersji oprogramowania

Wciskamy [ # ] przewijamy [ 6 ] i odczytujemy kolejno [F 1.] [F .12.] [F .0]

Aktualna wersja to F1.12.0

Praca urządzenia



Zasada działania

Diody w kolorze zielonym PWR sygnalizują prawidłowe zasilania płytek, dioda w kolorze czerwonym 1 sygnalizuje zasilanie przyłączonego odbiornika, dioda w kolorze żółtym 2 sygnalizuje zmianę stanu obwodu NC/NO dodatkowego przekaźnika.

Stan pracy urządzenia na zewnątrz sygnalizuje trójkolorowa RGB dioda LED umieszczona pod wyświetlaczem LED.

Urządzenie posiada wbudowany sygnalizator dźwiękowy, który sygnalizuje wywoływane funkcje urządzenia, start i kończący się czas, po którym nastąpi wyłączenie zasilania na wyjściu urządzenia. Sygnalizację dźwiękową można wyłączyć w urządzeniu.



Stan pracy

Stan pracy urządzenia sygnalizują poszczególne diody LED.

CSP-ON-E-PSBOPISLEDKOLOR / STANFUNKCJA
wewnątrz obudowy na tylePWRimgZIELONY / CIĄGŁYPRAWIDŁOWE ZASILANIE 230VAC
 1imgCZERWONY / CIĄGŁYZAŁĄCZONE WYJŚCIE 230VAC / 4500W
 2imgŻÓŁTY / CIĄGŁYZMIANA STANU WYJŚCIA POMOCNICZEGO [REL2]
CSP-CBK
wewnątrz obudowy na przedziePWRimgZIELONY / CIĄGŁYPRAWIDŁOWE ZASILANIE 12VDC
 DIAGimgPOMARAŃCZOWY / CIĄGŁYZANIK ZASILANIA - WYŁĄCZANIE SYSTEMU



Płatności

Płatności można dokonać dowolnym urządzeniem posiadającym dostęp do przeglądarki stron www.

Aby dokonać płatności zeskanuj kod QR znajdujący się na urządzeniu lub wpisz na stronie q.cspay.pl numer urządzenia.

Podaj adres @ poczty e-mail, na ten adres również otrzymasz opłacony kod i potwierdzenie transakcji.

W przypadku większego cennika lub kilku usług, wybierz pozycję którą chcesz opłacić.

Wybierz formę płatności, do dyspozycji jest większość polskich banków oraz kod BLIK.

Płatności dokonujemy w aplikacji bankowej przypisanej do naszego smartfona lub innego urządzenia, w którym wywołaliśmy stronę płatności. Płatność jest w pełni bezpieczna, gdyż odbywa się w znanej nam aplikacji bankowej.

Po poprawnej autoryzacji płatności otrzymamy 12 cyfrowy niepowtarzalny kod usługi. Kod należy przepisać kolejno na klawiaturze CSP-Q-V2.

Kod usługi jest kodem jednorazowym i nie traci ważności. Jest on przypisany konkretnie do urządzenia wybranego podczas płatności. Można go użyć w dowolnym, również w późniejszym czasie.

Jeśli CSP-Q-V2 obsługuje wiele wyjść (zastosowano moduł CSP-OUT8 / IO8), należy przed wprowadzeniem go na klawiaturze, wybrać numer wyjścia (1-32) i zatwierdzić [ # ].

Przykład: Aby opłacić wyjście numer 7, należy na klawiaturze wybrać cyfrę [ 7 ] i nacisnąć [ # ], następnie wpisać kolejno 12 otrzymanych cyfr z ekranu telefonu.

Istnieje możliwość sprzedaży / zakupu wielu kodów za pomocą jednej płatności, decydujemy o tym podczas konfiguracji schematu płatności urządzenia w CSP-Portal. Otrzymane wiele kodów możemy wykorzystać kolejno lub dowolnie również w późniejszym czasie. Dobrym przykładem wielu kodów są karnety.

Przeglądarka stron www w smartfonie czy innym urządzeniu na którym dokonaliśmy płatności, umożliwia nam przechowanie w historii zakupów (pliki cookies) trzech ostatnich transakcji. Dzięki udzielonej zgodzie na przechowywanie tych danych, możemy w późniejszym czasie wykorzystać kody z trzech ostatnich transakcji.

Dodatkowo z poziomu administratora w CSP-Portal można odczytać wygenerowane dotychczasowo kody lub wygenerować nowe kody serwisowe, które nie zostaną zaliczone do sprzedaży usługi.

CSP-CBKLEDKOLOR / SYGNAŁ DŹWIĘKOWYFUNKCJA
pod wyświetlaczem czasuimgZIELONY / 2 x KRÓTKOKOD POPRAWNY / START USŁUGI
 imgCZERWONY / 1 x KRÓTKOKOD NIEPOPRAWNY
 imgNIEBIESKI / MELODIAKOD BYŁ JUŻ WYKORZYSTANY

Kody są kodami jednorazowymi, próba ponownego użycia tego samego kodu sygnalizowana jest niebieskim światłem diody umieszczonej pod wyświetlaczem urządzenia. Czerwony kolor diody informuje nas o błędnym kodzie (najczęściej jest to próba użycia kodu nie na tym urządzeniu, które zostało wybrane podczas płatności). Zielony kolor diody informuje nas o prawidłowo przyjętym kodzie.

Kilkukrotna próba użycia kodów, zarówno 12 cyfrowych kodów usługi oraz kodów PIN administratora i użytkownika, powoduje czasowe zablokowanie możliwości użycia klawiatury. Istnieje możliwość wyłączenia opcji blokady [ 810 ].

Blokada uniemożliwia użycie klawiatury po błędnych trzech kolejnych kodach na 60 sekund oraz kolejnych 3 błędnych na 5 minut. Na wyświetlaczu prezentowany jest pozostały czas blokady, dodatkowo dioda miga na przemian kolorami zielonym / czerwonym / niebieskim dla błędnych kodów usługi, dodatkowo jeszcze kolorem białym dla błędnych kodów PIN administratora i użytkownika.



Kody stałe oraz kody "darmowe" - poza ewidencją sprzedaży

Istnieje możliwość wygenerowania stałych kodów. Taki rodzaj kodu jest możliwy wielokrotnie do użycia, nie traci swojej ważności.

Możliwe jest wygenerowanie również "darmowych" kodów - poza ewidencją sprzedaży. Dzięki temu rodzajowi kodu możliwe jest nieodpłatne udostępnienie usługi, stosowane najczęściej jako darmowa opcja do usługi głównej. Przykładowo otrzymujemy darmowy prysznic do płatnej usługi pobytu na polu namiotowym.

Wspomniane kody stałe oraz "darmowe" generujemy w CSP-Portal. Pełną informację na ten temat uzyskamy w instrukcji tego produktu.



CSP Portal

Zakupione urządzenie CSP-Q-V2 posiada bezpłatny dostęp do zarządzania jego podstawowymi funkcjami. Login i hasło do systemu zostanie przesłane po zakupie urządzenia przez producenta. Należy pamiętać aby podczas pierwszego logowania dokonać zmiany hasła na własne.

Po zalogowaniu na stronie portal.cspay.pl mamy dostęp do portalu w którym możemy dokonać zmian związanych z funkcjonowaniem naszych urządzeń CSP-Q-V2. Do jednego konta może być przypisanych wiele urządzeń dostępowych CSP-Q-V2.

Instrukcja obsługi CSP-Portal jest dostępna pod adresem CSP-Portal instrukcja





Serwis

Wszystkie niezbędne informacje dotyczące naszych wyrobów znajdziecie Państwo na stronie:

www.cspayments.pl

Ewentualne usterki, uwagi oraz sugestie należy kierować do producenta urządzenia:

ELECOND :: ul. Spacerowa 7, 78-400 Turowo :: tel. +48 94 374 94 88 :: office@cspayments.pl



Konserwacja

CSP-Q-V2 podczas swojej eksploatacji nie wymaga konserwacji.

Temperatura pracy urządzenia -10°C +50°C – instalacja wewnątrz i na zewnątrz budynku.

Wilgotność względna poniżej 85% - zapewniona odpowiednia wentylacja pomieszczenia.

Samo urządzenie nie powoduje podniesienia temperatury otoczenia.

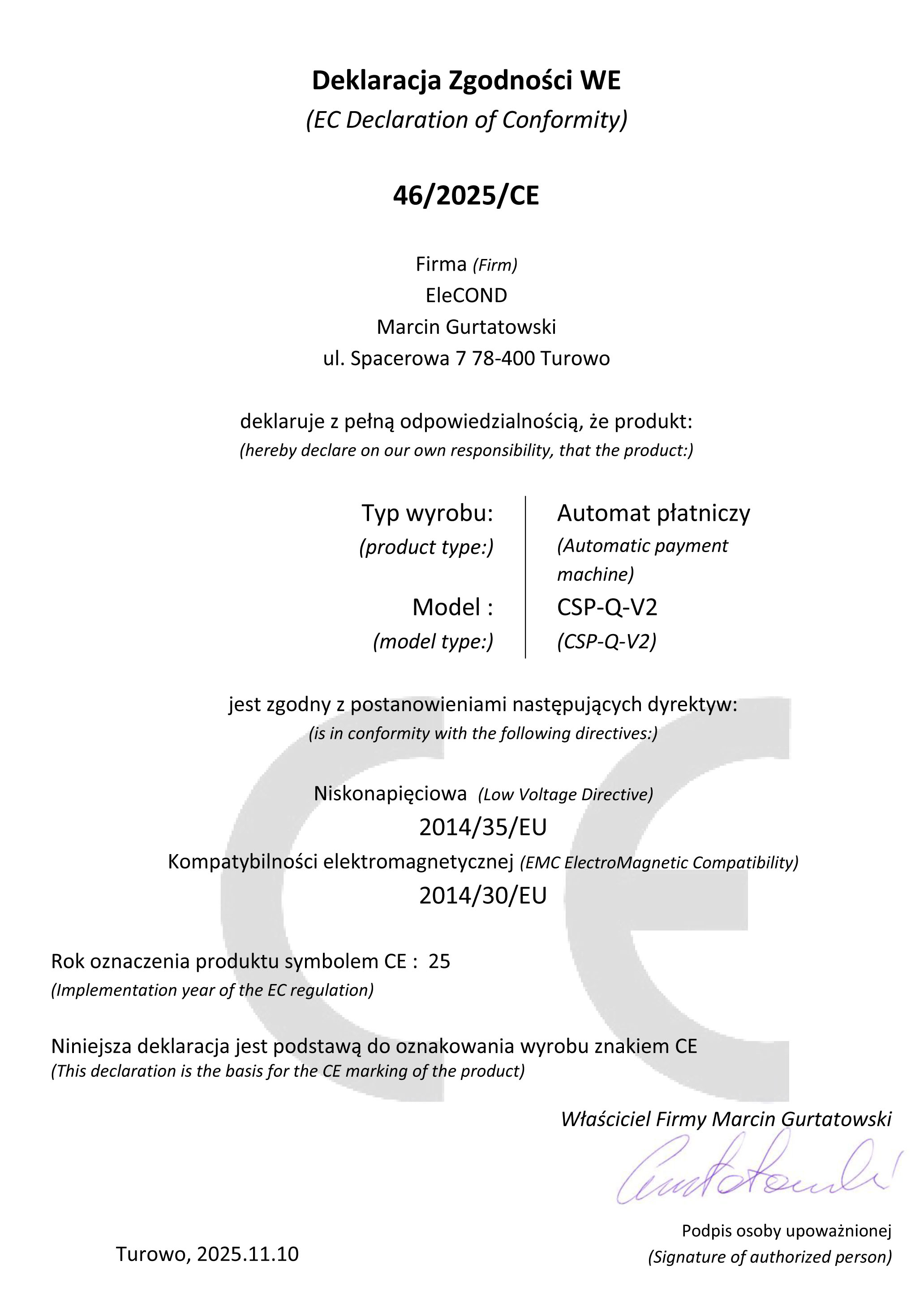

Urządzenie jest zgodne z postanowieniami dyrektyw:



Gwarancja

Producent firma ELECOND udziela gwarancji na użytkowanie Centralnego Systemu Płatności CSP-Q-V2S na okres 24 miesięcy od daty wystawienia faktury sprzedaży.

W tym okresie urządzenie zostanie naprawione na koszt i staraniem producenta, po uprzednim ustaleniu daty naprawy serwisowej. W tym celu prosimy o kontakt z producentem.



ELECOND :: ul. Spacerowa 7, 78-400 Turowo :: tel. +48 94 374 94 88 :: office@cspayments.pl

Po rozpatrzeniu zasadności reklamacji, urządzenie zostanie naprawione, w ciągu maksymalnie 7 dni roboczych lub krótszym czasie, ustalonym na mocy innej zawartej z nabywcą systemu umowy.

Producent zastrzega sobie prawo odmowy naprawy lub wymiany urządzenia, w okresie objętym gwarancją, jeśli zaistnieje obawa, że urządzenie było eksploatowane niezgodnie z niniejszą instrukcją.

Centralny System Płatności CSP-Q-V2 wyprodukowano w Polsce.



46_CSP-Q-V2_CE
