CSP-2OD instrukcja obsługi V1.5.2

dla wersji oprogramowania F1.5.2

:: www.cspayments.pl ::

copyright © 2024

Wprowadzenie

Instrukcje systemów CSP znajdują się pod adresem www.cspay.pl/doc

Centralny System Płatności (CSP) jest zaawansowanym systemem sprzedaży usług.

Niniejsza instrukcja dotyczy wersji oprogramowania F1.5.2

Opisana wersja urządzenia dostępowego CSP-2OD przeznaczona jest do obsługi sprzedaży usługi dostępu do płatnej przestrzeni poprzez otwarcie dwóch niezależnych drzwi oraz dostęp do pomieszczeń, przykładowo toalety damskiej i męskiej.

Urządzenie dostępowe po wyborze nr toalety i dokonaniu opłaty - obsługuje dowolny elektrozaczep, zworę magnetyczną lub bramkę obrotową. Załącza zasilanie 12VDC lub inne podane na styk bezpotencjałowy zasilacza udostępniając usługę Klientowi.

Płatności za usługę dokonujemy za pomocą monet lub żetonów.

Bezpieczeństwo użytkowania

Przed uruchomieniem urządzenia należy przestrzegać następujących wskazówek:

• Przed podłączeniem urządzenia uważnie przeczytaj niniejszą instrukcję. Zawiera ona ważne informacje dotyczące instalacji, obsługi i bezpieczeństwa. Zachowaj link do instrukcji obsługi abyś mógł w razie problemów skorzystać z niej w przyszłości.

• Zamontuj urządzenie zgodnie z instrukcją montażu.

• Nie przyłączaj do sieci elektrycznej urządzenia, które posiada widoczne ślady uszkodzeń lub wad. W tym przypadku skontaktuj się ze sprzedawcą produktu.

• Producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania zaleceń niniejszej instrukcji. Stosowanie się do tych zaleceń jest podstawą do ewentualnej reklamacji uszkodzonego urządzenia.

Ochrona środowiska naturalnego

Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznymi i elektronicznym zabronione jest umieszczanie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest zobowiązany do oddania zużytego sprzętu do punktu prowadzącego taką zbiórkę lub do sprzedawcy u którego został dokonany zakup. Powyższe obowiązki zostały nałożone w celu ograniczenia ilości odpadów powstających ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbiórki, odzysku i recyklingu surowców. Szczegóły ustawy znajdują się na stronie gios.gov.pl.

Niniejsza instrukcja jest dostarczana w wersji elektronicznej. Jeśli nie musisz nie drukuj jej.

Pomagaj chronić środowisko naturalne!

Opis

Zastosowanie

Urządzenie dostępowe Centralnego Systemu Płatności CSP-2OD jest samodzielnym urządzeniem dostępowym, za pomocą którego obsłużymy płatny dostęp do dowolnie wydzielonych dwóch stref. Po wyborze nr usługi , przykładowo toalety 1 lub 2, na wyświetlaczu LCD prezentowana jest kwota opłaty. Po wrzuceniu odpowiedniej ilości monet lub żetonu następuje otwarcie wybranych drzwi. Urządzenie jest w stanie kontrolować stan otwarcia drzwi oraz informować o braku ich ponownego zamknięcia.

CSP-2OD znajdują szerokie zastosowanie w usługach toalet publicznych, dostępach do płatnych stref.

Dane techniczne

• obudowa blacha stalowa 1.5mm malowana proszkowo

• front wykonany ze stali nierdzewnej 1.5mm

• masywne przyciski wyboru toalety

• wymiary obudowy 150 x 205 x 250 (szer x dł x wys)

• kolor podstawowy RAL7035 (szary)

• klasa szczelności IP20

• urządzenie posiada uziemienia ochronne PE

• zasilanie 230VAC +- 10% 50-60Hz

• pobór mocy urządzenia w trybie czuwania - maksymalnie 7W

• pobór mocy urządzenia - maksymalnie 12W

• temp. pracy 5°C – 50°C – instalacja wyłącznie wewnątrz budynku

• wilgotność względna < 85%

• waga 3,60 kg

Elementy urządzenia

Obudowa

Urządzenie składa się z obudowy stalowej malowanej proszkowo, panel przedni wykonano ze stali nierdzewnej.

Pozostałe istotne podzespoły systemu:

• płytka zasilacza CSP-OD-E-PSB V1.1

• płytka sterownika CSP-CB V1.0

• płytka wyświetlaczy CSP-DB-2 V1.0

• wrzutnik monet EMP-890.04 V7



Instalacja

Montaż

Urządzenie należy przykręcić do stabilnej powierzchni ściany czterema śrubami, uprzednio należy przygotować odpowiednie przewody przyłączeniowe.

Przyłączenie do sieci elektrycznej

Przyłączenie urządzenia do sieci elektrycznej powinna dokonać osoba posiadająca odpowiednie uprawnienia w tym zakresie.

Urządzenie w komplecie nie posiada przewodów umożliwiających przyłączenie. Do tego celu należy użyć trzy-żyłowy przewód zasilania - drut płaski lub okrągły typu: YDY Cu 3x1.5mm2 PVC 300V.

Kolejno od góry przewody:

PE ochronny

L fazowy

N neutralny

Płytka zasilacz posiada dwa wejścia SW1 i SW2 służące do podłączenia kontroli otwarcia drzwi lub kontroli zajętości pomieszczenia.

Elementy służące do otwarcia drzwi podłączamy do zacisków złącza +12V[+/-] w przypadku sterowania zasilaniem (elektrozamek lub zwora magnetyczna) oraz RELAY [NO/C] w przypadku sterowania stykiem bezpotencjałowym (zwora magnetyczna, bramka obrotowa lub szlaban).

W prezentowanej wersji urządzenia CSP-2OD na płytce kontrolera CSP-CB dostępne są dwa dodatkowe wejścia i wyjścia. Są one opcjonalne i jednocześnie niezbędne w przypadku jednoczesnego korzystania z funkcji otwierania drzwi i kontroli obecności w pomieszczeniu.

Zapytaj producenta o wszystkie możliwości i opcje.

Konfiguracja

Konfiguracji urządzenia dokonujemy wchodząc do menu ustawień. Po menu poruszamy się za pomocą trzech klawiszy umieszczonych wewnątrz urządzenia, na górnej krawędzi płytki sterownika CSP-CB.

ZMNIEJSZ [ - ]	ZATWIERDŹ [ OK ]	POWIĘKSZ [ + ]

Aby wywołać menu ustawień należy otworzyć urządzenie i przytrzymać 3 sekundy przycisk [ OK ].

Przytrzymując przycisk [ - ] wychodzimy o jeden poziom wyżej w menu ustawień.

Dłuższe przytrzymanie klawiszy [ + ] [ - ] powoduje przyspieszenie zmiany wartości.

Menu ustawień

1 - licznik główny - suma wszystkich wrzuconych monet (nie zlicza żetonów)

Wciskając [ OK ] wyświetlamy aktualny stan licznika. Wychodzimy wciskając [ OK ].

101 - ustawienie ceny usługi

Wciskając [ OK ] wchodzimy poziom niżej.

[ 101 / 71 ] - ustawienia ceny usługi [OPLATA]

Wciskając [ OK ] definiujemy wartość ceny.

Domyślna wartość wskazuje wartość 2.00 waluty głównej urządzenia . Zmieniamy w zakresie 0.10 do 500.

Ustalamy wartość i zatwierdzamy [ OK ].

135 - forma prezentacji niepełnej kwoty opłaty

[ 0 ] - prezentacja wrzuconej kwoty [WRZUCONO]

[ 1 ] - prezentacja pozostałej do wrzucenia kwoty [POZOSTALO]

140 - ustawienia wartości żetonów

Wciskając [ OK ] wybieramy numer żetonu [ 140 / 1 ] [ 140 / 2 ] [ 140 / 3 ].

Wartość definiujemy w zakresie [ 0.1 ] - [ 500 ].

151 - konfiguracja czasu porzucenia niepełnej kwoty opłaty

Wciskając [ OK ] definiujemy wartość w zakresie

[ - ] brak kontroli czasu

[ 0 : 00 : 30 ] 30 sekund - [ 0 : 10 : 00 ] 10 minut

204 - wyłączenie kanału z eksploatacji

Ustawienia definiujemy osobno dla każdego kanału: 204 / 1 - dla pierwszego kanału, 204 / 2 - dla drugiego kanału.

[ 0 ] - praca kanału normalna

[ 1 ] - wyłączenie serwisowe, brak możliwości wniesienia opłaty

[ 2 ] - załączenie serwisowe, możliwość korzystania bez opłaty

Funkcje wejść / wyjść

Wejścia

Standardowo w urządzeniu dostępne są dwa wejścia na płytce zasilacza SW1 i SW2 odpowiednio w menu [ /3 ] i [ /4 ].

Dodatkowe wejścia IN1 i IN2 znajdujące się na płytce sterownika, w urządzeniu występują opcjonalnie - odpowiednio w menu [ /1 ] i [ /2 ].

[ ... / 1 ] - wejście IN1 na płytce sterownika CSP-CB

[ ... / 2 ] - wejście IN2 na płytce sterownika CSP-CB

[ ... / 3 ] - wejście SW1 na płytce zasilacza CSP-OD-E-PSB

[ ... / 4 ] - wejście SW2 na płytce zasilacza CSP-OD-E-PSB

Do każdego z poniższych wejść płytki sterownika i zasilacza możemy przypisać, według poszczególnych funkcji działanie:

301 - konfiguracja fizyczna wejść

[ 0 ] - NO - wejście ustawione jako "normalnie otwarte" po włączeniu urządzenia

[ 1 ] - NC - wejście ustawione jako "normalnie zamknięte" po włączeniu urządzenia

311 - konfiguracja funkcji wejść

[ 0 ] - brak funkcji, wejście nie powoduje żadnej akcji

[ 8 ] - kontrola elementu wyzwalającego (obsługa kontroli otwarcia drzwi, zadziałania bramki obrotowej lub szlabanu)

[ 9 ] - kontrola zajętości współpracująca z wejściem kontroli elementu wyzwalającego (alarmowa czujka ruchu)

[ 10 ] - bezwzględna kontrola zajętości (zajętość pomieszczenia pojawia się natychmiast po wyzwoleniu wejścia z alarmowej czujki ruchu)

[ 11 ] - jednorazowe załączenie serwisowe bez opłaty (przydatne dla personelu administracji)

[ 12 ] - stałe wyłączenie serwisowe urządzenia z poziomu wejścia [ NIECZYNNE ]

[ 13 ] - stałe załączenie serwisowe urządzenia z poziomu wejścia [ BEZ OPŁATY]

Pozostałe nieopisane funkcje, nie posiadają zastosowania w tej wersji programu.

Kontrola zajętości możliwa jest przy zastosowaniu czujki ruchu stosowanej w systemach alarmowych.

Dostęp serwisowy do usługi możliwy jest przy zastosowaniu zewnętrznej stacyjki z kluczem lub czytnika zbliżeniowego kart.

O wszystkie ewentualnie potrzebne opcje należy dopytać u producenta.

321 - konfiguracja mapowania wejść do kanału

Domyślnie wejścia SW1 oraz IN1 przypisane są do kanału nr 1, wejścia SW2 oraz IN2 przypisane są do kanału nr 2.

Wyjścia

Standardowo w urządzeniu dostępne są dwa wyjścia na płytce zasilacza opisane +12V (zasilanie) / RELAY (styk NO/C) wyzwalające odpowiednio przekaźniki K1 i K2 odpowiednio w menu [ /3 ] i [ /4 ].

Dodatkowe wyjścia przekaźnik K1 i K2 znajdujące się na płytce sterownika, w urządzeniu występują opcjonalnie - odpowiednio w menu [ /1 ] i [ /2 ].

[ ... / 1 ] - przekaźnik K1 na płytce sterownika CSP-CB

[ ... / 2 ] - przekaźnik K2 na płytce sterownika CSP-CB

[ ... / 3 ] - przekaźnik K1 na płytce zasilacza CSP-OD-E-PSB

[ ... / 4 ] - przekaźnik K2 na płytce zasilacza CSP-OD-E-PSB

Do każdego z poniższych wyjść płytki sterownika i zasilacza możemy przypisać, według poszczególnych funkcji działanie:

351 - konfiguracja fizyczna wyjść

[ 0 ] - przekaźnik normalnie wyłączony - załączony po opłacie

[ 1 ] - przekaźnik normalnie załączony - wyłączony po opłacie

361 - konfiguracja funkcji wyjść

[ 0 ] - brak funkcji, przekaźnik nie zmienia stanu

[ 1 ] - główne sterowanie usługą

[ 2 ] - pomocnicze sterowanie usługą (wyjście wyzwalane podczas stanu alarmowego - nie domkniętych drzwi - można do tego wyjścia podłączyć dodatkową sygnalizację świetlną lub dzwiękową)

371 - konfiguracja mapowania wyjść do kanału

Domyślnie wyjścia przekaźników K1 przypisane są do kanału nr 1, wyjścia - przekaźników K2 przypisane są do kanału nr 2.

Funkcje procesu usług

421 - konfiguracja czasu załączenia głównej usługi (tyle czasu będzie zasilany elektrozaczep lub do momentu otwarcia drzwi w przypadku kontroli ich otwarcia)

Wciskając [ OK ] definiujemy wartość w zakresie

[ 0 : 00 : 01 ] 1 sekunda - [ 0 : 02 : 00 ] 2 minuty

422 - konfiguracja czasu oczekiwania na zamknięcie drzwi

Wciskając [ OK ] definiujemy wartość w zakresie

[ - ] brak kontroli czasu

[ 0 : 00 : 20 ] 20 sekund - [ 0 : 02 : 00 ] 2 minuty

423 - maksymalny czas zajętości

Wciskając [ OK ] definiujemy wartość w zakresie

[ 0 : 01 : 00 ] 1 minuty - [ 0 : 30 : 00 ] 30 minut

Czas kontrolowany tylko dla ustawienia 311 / 4 [ 9 ], dla ustawienia parametru [ 10 ] - bezwzględnej kontroli zajętości - nie jest kontrolowany.

Po przekroczeniu czasu maksymalnej zajętości urządzenie przejdzie do stanu gotowości do przyjęcia opłaty.

Funkcje serwisowe

901 - ustawienia sygnalizacji dźwiękowej

[ 0 ] - dźwięk wyłączony

[ 1 ] - dźwięk włączony

999 - odczyt wersji oprogramowania

Wciskamy [ OK ]

Aktualna wersja to F1.5.2

Każdy poziom menu zostanie automatycznie opuszczony po określonym czasie bezczynności.

Przykładowe ustawienia

Poniżej przedstawiono przykłady konfiguracji wejść i wyjść, w zależności od oczekiwanej funkcji pracy systemu CSP-2OD oraz użytych elementów kontroli otwarcia oraz zajętości lub ich braku.

• Funkcja przyjęcia opłaty bez kontroli otwarcia drzwi i kontroli zajętości - współpraca z elektrozamkiem.

  Po wyborze numeru kanału i dokonaniu opłaty, odpowiednio na wyjściu nr 1-2 płytki zasilacza - opisanym +12V pojawi się zasilanie / RELAY (styk NO/C) zmieni stan z NO na NC przez 10 sekund.

301 / 3 [ 0 ]

301 / 4 [ 0 ]

361 / 3 [ 1 ]

361 / 4 [ 1 ]

421 [ 0 : 00 : 10 ] 10 sekund

422 [ - ]

• Funkcja przyjęcia opłaty z kontrolą otwarcia i zamknięcia drzwi - bez stanu alarmowego w przypadku braku ich domknięcia w określonym czasie.

  Po wyborze numeru kanału i dokonaniu opłaty, odpowiednio na wyjściu nr 1-2 płytki zasilacza - opisanym +12V pojawi się zasilanie / RELAY (styk NO/C) zmieni stan z NO na NC przez 30 sekund lub do czasu zmiany stanu na wejściu nr 1-2 na płytce zasilacza - opisanym SW1-SW2 i ustawionym jako NC (kontrola otwarcia drzwi - kontaktron lub przełącznik w elektrozamku).

301 / 3 [ 0 ]

301 / 4 [ 0 ]

311 / 3 [ 8 ]

311 / 4 [ 8 ]

361 / 3 [ 1 ]

361 / 4 [ 1 ]

421 [ 0 : 00 : 30 ] 30 sekund (czas na otwarcie drzwi)

422 [ - ]

• Funkcja przyjęcia opłaty z kontrolą otwarcia i zamknięcia drzwi - ze stanem alarmowym w przypadku braku ich domknięcia w określonym czasie.

  Po wyborze numeru kanału i dokonaniu opłaty, odpowiednio na wyjściu nr 1-2 płytki zasilacza - opisanym +12V pojawi się zasilanie / RELAY (styk NO/C) zmieni stan z NO na NC przez 30 sekund lub do czasu zmiany stanu na wejściu nr 1-2 na płytce zasilacza - opisanym SW1-SW2 i ustawionym jako NC (kontrola otwarcia drzwi - kontaktron lub przełącznik w elektrozamku).

  W przypadku otwarcia drzwi przez dłuższy czas niż 20 sekund pojawi się stan alarmowy.

  Po zamknięciu drzwi system przejdzie do stanu gotowości na przyjęcie płatności.

  301 / 3 [ 1 ]

301 / 4 [ 0 ]

311 / 3 [ 8 ]

311 / 4 [ 8 ]

361 / 3 [ 1 ]

361 / 4 [ 2 ]

421 [ 0 : 00 : 30 ] 30 sekund (czas na otwarcie drzwi)

422 [ 0 : 00 : 20 ] 20 sekund (czas na zamknięcie drzwi po ich otwarciu)

• Funkcja przyjęcia opłaty bez kontroli otwarcia i zamknięcia drzwi ale z kontrolą zajętości usługi i maksymalnym czasem zajętości usługi.

  Po wyborze numeru kanału i dokonaniu opłaty, odpowiednio na wyjściu nr 1-2 płytki zasilacza - opisanym +12V pojawi się zasilanie / RELAY (styk NO/C) zmieni stan z NO na NC przez 10 sekund.

  Po zmianie stanu na wejściu nr 1-2 na płytce zasilacza - opisanym SW1-SW2 (alarmowa czujka ruchu) nastąpi stan zajętości kanału 1-2.

  Stan zajętości zostanie zakończony po upływie 10 minut od momentu wystąpienia stanu zajęcia. Po tym system przejdzie do stanu gotowości na przyjęcie płatności.

301 / 3 [ 1 ]

311 / 3 [ 10 ] bezwzględny stan zajętości kanału 1 - bez względu na ponowne otwarcie i zamknięcie drzwi

311 / 4 [ 10 ] bezwzględny stan zajętości kanału 2 - bez względu na ponowne otwarcie i zamknięcie drzwi

361 / 3 [ 1 ]

361 / 4 [ 1 ]

421 [ 0 : 00 : 10 ] 10 sekund (czas na otwarcie drzwi)

422 [ - ]

423 [ 0 : 10 : 00 ] 10 minut (maksymalny czas zajętości)

W przypadku funkcji, w których wymagana jest jednocześnie dla dwóch kanałów: kontrola otwarcia i zamknięcia drzwi oraz kontrola zajętości, prosimy o kontakt w celu opcjonalnego doposażenia urządzenia przez producenta.

Praca urządzenia

Stany pracy

Możemy wyróżnić kilka stanów pracy urządzenia.

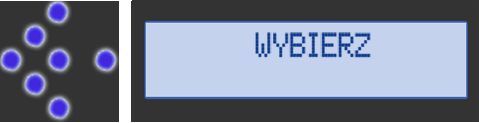

• Stan wyboru kanału, nr 1 lub 2.

• Stan gotowości urządzenia do przyjęcia opłaty sygnalizuje migająca niebieska strzałka, wskazuje ona na wrzutnik monet.

Tylko podczas tego stanu możliwe jest przyjęcie opłaty.

Aby opłacić usługę należy wrzucić pojedynczo do górnego otworu wrzutnika monety lub żeton.

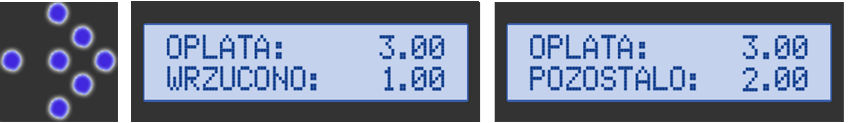

Forma prezentacji niepełnej kwoty opłaty konfigurowana jest w opcji 135.

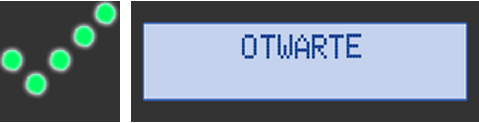

• Stan otwartego przejścia sygnalizuje migający zielony "ptaszek". Ponowne zamknięcie drzwi lub powrót kołowrotka do stanu początkowego pozwala na ponowne przyjęcie opłaty.

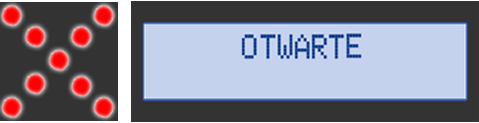

• Stan alarmowy niedomkniętych drzwi sygnalizuje migający czerwony krzyż. Stan pojawi się po upływie czasu oczekiwania na zamknięcie drzwi opcja 422. Dodatkowo można wykorzystać wyjście K1 lub K2 na płytce sterownika do przekazania tej informacji dalej (sygnał dźwiękowy lub świetlny).

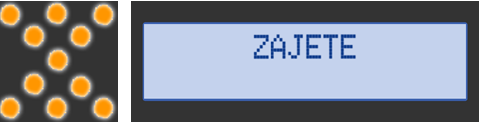

• Stan zajętego pomieszczenia sygnalizuje pojawiająca się klepsydra. Zajętość wywołamy przy wykorzystaniu wejścia IN1 lub IN2 na płytce sterownika, konfigurując opcję 311 / (1/2), ustawiając parametr [ 9 ] lub [ 10 ]. Podczas stanu zajętości nie ma możliwości przyjęcia opłaty.

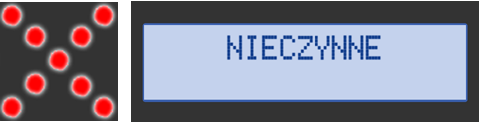

• Stan wyłączenia serwisowego sygnalizuje czerwony krzyż. Stan pojawi się po wybraniu opcji 204 / 1 i ustawieniu parametru [ 1 ] . Stan możemy wywoływać również chwilowo, przy zastosowaniu stacyjki z kluczykiem skonfigurowanej z odpowiednim wejściem.

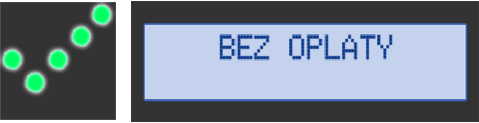

• Stan załączenia serwisowego sygnalizuje zielony "ptaszek". Stan wywołujemy po wybraniu opcji 204 / 1 i ustawieniu parametru [ 2 ] . Stan możemy wywoływać również chwilowo, przy zastosowaniu stacyjki z kluczykiem skonfigurowanej z odpowiednim wejściem.

Ustawienia wrzutnika monet

Zastosowany w CSP-2OD wrzutnik monet obsługuje jednocześnie dwie waluty, podstawową PLN oraz dodatkową EUR.

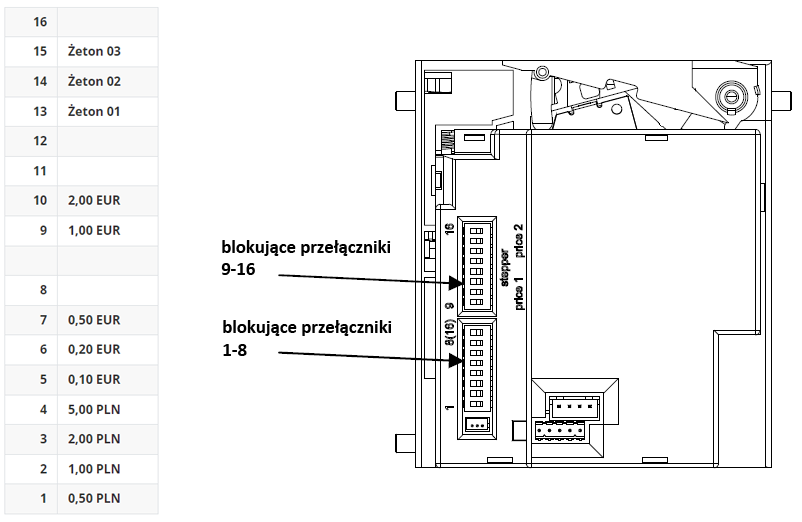

Do wyłączenia z obsługi poszczególnej monety służą przełączniki znajdujące się na boku wrzutnika monet.

Aby wyłączyć daną monetę, należy odpowiadający jej przełącznik przesunąć w pozycję ON.

Serwis

Wszystkie niezbędne informacje dotyczące naszych wyrobów znajdziecie Państwo na stronie:

www.cspayments.pl

Ewentualne usterki, uwagi oraz sugestie należy kierować do producenta urządzenia:

ELECOND :: ul. Spacerowa 7, 78-400 Turowo :: tel. +48 94 374 94 88 :: office@cspayments.pl

Konserwacja

CSP-2OD podczas swojej eksploatacji nie wymaga konserwacji.

Temperatura pracy urządzenia 5°C + 50°C – instalacja wewnątrz budynku.

Wilgotność względna poniżej 85% - zapewniona odpowiednia wentylacja pomieszczenia.

Samo urządzenie nie powoduje podniesienia temperatury otoczenia.

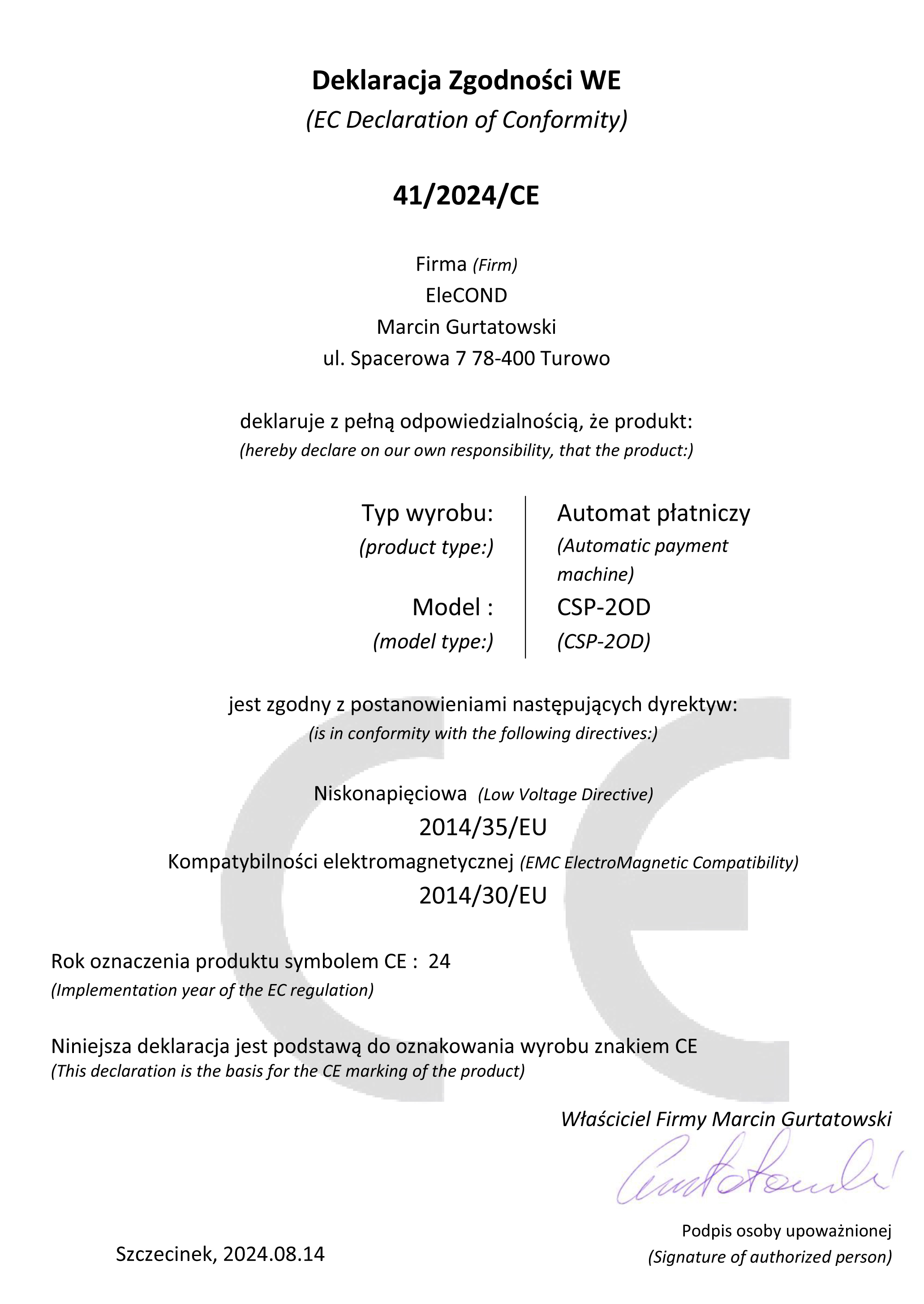

Urządzenie jest zgodne z postanowieniami dyrektyw:

• niskonapięciowej (Low Voltage Directive) 2014/35/EU

• kompatybilności elektromagnetycznej (EMC Electro Magnetic Compatibility) 2014/30/EU.

Gwarancja

Producent firma ELECOND udziela gwarancji na użytkowanie Centralnego Systemu Płatności CSP-2OD na okres 24 miesięcy od daty wystawienia faktury sprzedaży.

W tym okresie urządzenie zostanie naprawione na koszt i staraniem producenta, po uprzednim ustaleniu daty naprawy serwisowej. W tym celu prosimy o kontakt z producentem.

ELECOND :: ul. Spacerowa 7, 78-400 Turowo :: tel. +48 94 374 94 88 :: office@cspayments.pl

Po rozpatrzeniu zasadności reklamacji, urządzenie zostanie naprawione, w ciągu maksymalnie 7 dni roboczych lub krótszym czasie, ustalonym na mocy innej zawartej z nabywcą systemu umowy.

Producent zastrzega sobie prawo odmowy naprawy lub wymiany urządzenia, w okresie objętym gwarancją, jeśli zaistnieje obawa, że urządzenie było eksploatowane niezgodnie z niniejszą instrukcją.

Centralny System Płatności CSP-2OD wyprodukowano w Polsce.
